ස්ථාපන ක්රමයවිද්යුත් චුම්භක කපාට
1. නල මාර්ගයේ, ශාඛා රේඛාවේ ස්ථාපනය කර ඇති විද්යුත් චුම්භක කපාටයේ විෂ්කම්භය ප්රධාන නල කපාටයට වඩා කුඩා විය යුතුය.
2. Solenoid කපාටය ස්ථාපනය කිරීමට පෙර, නල මාර්ගය හොඳින් පිරිසිදු කළ යුතුය. කපාට පෙර පෙරහනක් සහ වාෂ්ප නල මාර්ගයේ වාෂ්ප උගුලක් ස්ථාපනය කිරීම රෙකමදාරු කරනු ලැබේ.
3. සොලෙනොයිඩ් කපාටය අක්රිය වූ විට, නියමිත වේලාවට විද්යුත් කපාටය හුදකලා කිරීමට සහ පද්ධතියේ සාමාන්ය ක්රියාකාරිත්වය සහතික කිරීම සඳහා, බයිපාස් උපාංගයක් ස්ථාපනය කිරීම වඩාත් සුදුසුය.
4. ස්ථාපනය කරන විට, විද්යුත් චුම්භක කපාටයේ දඟරය ඉහළට මුහුණලා සිරස් අතට තැබිය යුතුය. විද්යුත් චුම්භක කපාටයේ ඊතලය හෝ සලකුණ නල මාර්ගයේ ප්රවාහ දිශාවට අනුකූල විය යුතුය. ජලය කාන්දු වන හෝ කාන්දු වන ස්ථානවල එය ස්ථාපනය නොකළ යුතුය.
5. ස්ථාපනය කිරීමට පෙර, නිෂ්පාදන ලේබලය ප්රවේශමෙන් කියවීමට සහ නිෂ්පාදනය භාවිත කොන්දේසි සපුරාලන්නේද යන්න තීරණය කිරීම සඳහා පරිශීලක අත්පොත හොඳින් කියවීමට වග බලා ගන්න.
6. වාෂ්ප ඝනීභවනය, අපද්රව්ය සහ අනෙකුත් ද්රව්ය කපාටය තුළ තැන්පත් වීම සහ එහි ක්රියාකාරිත්වයට බාධා කිරීම වැළැක්වීම සඳහා නල මාර්ගයේ පහත්-ප්රදේශයේ කපාටය ස්ථාපනය නොකරන්න.
7. පුපුරණ ද්රව්ය අවදානම් ප්රදේශවල භාවිතා නොකරන්න.
8. නල මාර්ගයේ දෘඪතාව ප්රමාණවත් නොවන විට, සොලෙනොයිඩ් කපාටයේ ක්රියාකාරිත්වය නිසා ඇතිවන කම්පනය වැළැක්වීම සඳහා වරහනක් සහිත කපාටයට පෙර නල මාර්ගය සවි කිරීම රෙකමදාරු කරනු ලැබේ.
9. විද්යුත් චුම්භක කපාටයේ වැඩ කරන මාධ්යය පිරිසිදු හා අංශු අපද්රව්ය වලින් තොර විය යුතුය. සොලෙනොයිඩ් කපාටයේ අභ්යන්තර කොටස් සහ ෆිල්ටරයේ මතුපිට ඇති අපිරිසිදුකම නිතිපතා පිරිසිදු කළ යුතුය.
10. නල මාර්ගයේ පීඩනය නිරීක්ෂණය කිරීම සඳහා විද්යුත් චුම්භක කපාටයට පෙර සහ පසු නල මාර්ගවල පීඩන මිනුම් ස්ථාපනය කළ යුතුය.
විද්යුත් චුම්භක කපාට සඳහා ස්ථාපන විස්තර
1.භාණ්ඩ ලබා ගන්නා විට, කරුණාකර සොලෙනොයිඩ් කපාට නාම පුවරුවේ හෝ ලේබලයේ ඇති ආකෘතිය සහ පරාමිතීන් ඇනවුම් කරන අවස්ථාවේ යෝජිත ඒවාට අනුකූලදැයි පරීක්ෂා කරන්න. කිසියම් දෝෂයක් ඇත්නම්, කරුණාකර වහාම සැපයුම්කරු අමතන්න.
2. ස්ථාපනය කිරීමට පෙර, කරුණාකර පරිශීලක අත්පොත ප්රවේශමෙන් කියවා වෙබ් අඩවියේ සත්ය ක්රියාකාරී තත්ව පරාමිතීන් ඔබ මිලදී ගත් නිෂ්පාදනයේ යෙදුම් පරාසය තුළ තිබේදැයි පරීක්ෂා කරන්න. -අඩවියේ ක්රියාකාරී තත්ත්වයේ පරාමිතීන් අවසර ලත් පරාසය ඉක්මවා ගියහොත්, කරුණාකර ස්ථාපනය නවත්වන්න හෝ වහාම භාවිතා කර අනතුරු හෝ නිෂ්පාදනයට සිදුවන හානිය වළක්වා ගැනීමට අපෙන් උපදෙස් ගන්න.
3. ස්ථාපන මෙහෙයුම් පියවර දැඩි ලෙස අනුගමනය කරන්න, පූර්වාරක්ෂාව සහ ප්රධාන කරුණු මතක තබා ගන්න, ස්ථාපනය කිරීමට පෙර සම්පූර්ණ සූදානමක් කරන්න.
4. සොලෙනොයිඩ් කපාටය නල මාර්ගයට ස්ථාපනය කර සම්බන්ධ කිරීමට පෙර, නල මාර්ගයේ ඇති අපද්රව්ය (වෑල්ඩින් ස්ලැග්, සීල් අපද්රව්ය, අපිරිසිදු යනාදිය) ඉවත් කර ඇති බව සහතික කිරීම සඳහා ප්රථමයෙන් 0.3MPa ට වැඩි හෝ ඊට සමාන පීඩනයකදී නල මාර්ගය වාතයෙන් හෝ ජලයෙන් සෝදා හරින්න, ඉන්පසු සොලෙනොයිඩ් කපාටය සම්බන්ධ කරන්න.
5. නල මාර්ගවල පහත්-ප්රදේශ වල Solenoid කපාට ස්ථාපනය නොකළ යුතුය. බහාලුම් විසර්ජන නල මාර්ගයේ ඒවා සවි කර ඇත්නම්, කන්ටේනරයේ පතුලේ තැන්පත් වී ඇති අපද්රව්ය පිටතට ගලා යාමෙන් සහ සොලෙනොයිඩ් කපාටයට ඇතුළු වීම නිසා අක්රමිකතා ඇති වීම වැළැක්වීම සඳහා නල මාර්ගය හැකිතාක් කන්ටේනරයේ පතුලේ සිට පිටතට ගෙන නොයා යුතුය. එමනිසා, නල මාර්ගයේ පිටවන ස්ථානය බහාලුම් පතුලේ තරමක් ඉහලින් පිටතට ගෙන යා යුතුය.

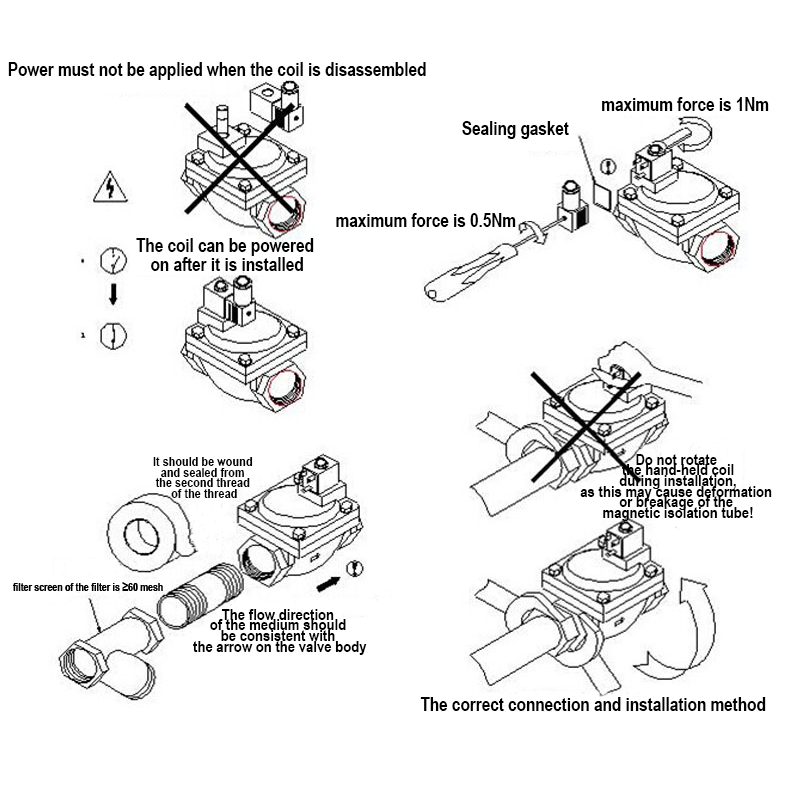

6. සාමාන්යයෙන්, සොලෙනොයිඩ් කපාට භාවිතා කළ හැක්කේ එක් දිශාවකට පමණක් වන අතර ප්රතිලෝමව ස්ථාපනය නොකළ යුතුය. සාමාන්යයෙන්, මාධ්යයේ ප්රවාහ දිශාව දැක්වීමට කපාට සිරුරේ "→" සලකුණක් ඇත, නැතහොත් ඉංග්රීසි අකුරු "In" ඇතුල්වීම සහ "OUT" මගින් පිටවන ස්ථානය නියෝජනය කරයි. කරුණාකර මෙම දක්වා ඇති දිශාවට ඒවා තදින් ස්ථාපනය කරන්න; එසේ නොමැති නම්, ද්රව විද්යුත් චුම්භක කපාටය වෙත ළඟා වන විට, එය ස්වයංක්රීයව විවෘත හෝ කාන්දු විය හැක.
7. නළය භාර ගැනීමේදී, අධික ලෙස මුද්රා තැබීමේ ද්රව්ය භාවිතා නොකිරීමට වගබලා ගන්න. නිදසුනක් ලෙස, නූල් මගින් සම්බන්ධ වන විට, පයිප්පයේ බාහිර නූල් වල දිග, විද්යුත් චුම්භක කපාටයේ අභ්යන්තර නූල් වල ඵලදායී දිග නොඉක්මවිය යුතුය. බාහිර නූල්වල ඉදිරිපස කෙළවරේ අර්ධ තාරතාව සවි කිරීමට ගොනුවක් භාවිතා කරන්න, සහ දෙවන නූල් සිට මුද්රා තැබීමේ පටිය වංගු කිරීම ආරම්භ කරන්න. එසේ නොමැති නම්, විද්යුත් චුම්භක කපාටයේ අභ්යන්තර කුහරයට ඇතුල් වන අධික මුද්රා තැබීමේ ටේප් හෝ ඇලවුම් අවශේෂ අක්රිය වීමට හේතු විය හැක.
8. සොලෙනොයිඩ් කපාටයේ තරලය සඳහා අවශ්යතා: ද්රවය අපද්රව්ය වලින් තොර බවත්, ස්ඵටිකීකරණය නොවන බවත්, ඝනීභවනය නොවන බවත්, පරිමාණයෙන් නොගැලපෙන බවත්, අලවන්නේ නැති බවත්, දුස්ස්රාවිතතාවය 22CST ට අඩු බවත් සහතික කළ යුතුය; එසේ නොමැති නම්, එය අක්රිය වීමට හේතු විය හැක. ඒ සමගම, විද්යුත් චුම්භක කපාටයේ ඉදිරිපස නල මාර්ගයේ පෙරනයක් ස්ථාපනය කළ යුතු අතර, විද්යුත් චුම්භක කපාටය තුළට අපද්රව්ය ඇතුළු වීම වැළැක්වීම සඳහා පෙරනයේ දැල් ප්රමාණය දැල් 60 ට වඩා වැඩි හෝ සමාන විය යුතුය.
9. කරුණාකර ඔබ ඇණවුම් කරන නිෂ්පාදනයේ ආරක්ෂණ මට්ටම කෙරෙහි අවධානය යොමු කරන්න. සාමාන්ය වර්ගය දැවෙන සහ පුපුරන සුලු අනතුරුදායක පරිසරයක භාවිතා නොකළ යුතුය. IP54 ශ්රේණිය එළිමහනේ හෝ දැඩි ජල කාන්දුවක් හෝ ඉසීමක් ඇති ස්ථානවල ස්ථාපනය නොකළ යුතුය.
10. solenoid කපාටය තිරස් නල මාර්ගයක් මත ස්ථාපනය කළ යුතුය (රූපය 1 හි පෙන්වා ඇති පරිදි). දඟරය සිරස් අතට ඉහළට සවි කළ යුතු අතර සිරස් අතට ස්ථාපනය නොකළ යුතුය (රූපය 2 හි පෙන්වා ඇති පරිදි), එසේ නොමැතිනම් එය කාන්දු වීම හා සේවා කාලය කෙරෙහි බලපානු ඇත.
11. විද්යුත් චුම්භක කපාටයේ ස්ථාපන ස්ථානය දෛනික නඩත්තු කිරීම සහ නිතිපතා නඩත්තු කිරීම සඳහා යම් මෙහෙයුම් ඉඩක් වෙන් කළ යුතුය.
12. නල මාර්ගයේ දෘඪතාව ප්රමාණවත් නොවීම හෝ ජල මිටි සංසිද්ධියක් ඇති අවස්ථාවලදී, සොලෙනොයිඩ් කපාටයේ ක්රියාකාරිත්වය නිසා ඇතිවන කම්පනය වැළැක්වීම සඳහා වරහන් හෝ වෙනත් ක්රම සමඟ කපාට පෙර සහ පසු නල සවි කිරීම රෙකමදාරු කරනු ලැබේ.
13. ශීත කළ හෝ අතිශය සීතල ස්ථානවල භාවිතා කරන විට, නල සහ කපාට සිරුරු තාප පරිවාරක ද්රව්ය සමඟ පරිවරණය කළ යුතුය හෝ පයිප්ප මත හීටර් සවි කළ යුතුය.
14. විද්යුත් චුම්භක කපාටය නල මාර්ගයට සම්බන්ධ කිරීමෙන් පසුව, එය ඉදිරි දිශාවට පීඩනය යෙදිය යුතුය (ප්රතිවිරුද්ධ දිශාවට පීඩනය නොකරන්න, එසේ නොමැතිනම් විද්යුත් චුම්භක කපාටයට හානි සිදුවනු ඇත). විද්යුත් චුම්භක කපාටයේ සහ සම්බන්ධක පයිප්පයේ කාන්දුවක් තිබේදැයි පරීක්ෂා කරන්න.
15. සම්මත සන්ධි පෙට්ටිවලින් සමන්විත විද්යුත් චුම්භක කපාට සඳහා, ප්ලාස්ටික් සන්ධි පෙට්ටිය ඉවත් කර විවෘත කළ යුතුය. කර්මාන්තශාලාවෙන් පරීක්ෂණ විදුලි රැහැන ඉවත් කිරීමෙන් පසු, පරිශීලකයාගේ විදුලි රැහැන පර්යන්තයට සම්බන්ධ කර එය සවි කරන්න. කෙසේ වෙතත්, වයර් හෝ ඊයම් සහිත විද්යුත් චුම්භක කපාට සඳහා, ඉවත් කිරීම සිදු කළ නොහැක. පරිශීලකයාගේ විදුලි රැහැනට වයර් කෙලින්ම සම්බන්ධ කරන්න.
16. රිලේ, ස්විච සහ ස්පර්ශක වැනි විද්යුත් කපාටයට අදාළ බල පාලන පරිපථ සහ පහසුකම් කිසිදු ලිහිල් බවක් හෝ කම්පනයක් නොමැතිව ස්ථිරව සම්බන්ධ කළ යුතුය. විදුලි පරිපථය සඳහා ආරක්ෂාවක් ලෙස විදුලි පරිපථය අනුරූප ෆියුස් වෙත සම්බන්ධ කළ යුතුය; එසේ නොමැති නම්, එය විද්යුත් චුම්භක කපාටයේ සාමාන්ය ක්රියාකාරීත්වයට බලපානු ඇත හෝ හානි සිදු වේ.
17. සාමාන්ය නඩත්තුව සඳහා පහසුකම් සැලසීම හෝ අසාර්ථක වූ විට සොලෙනොයිඩ් කපාට අලුත්වැඩියා කිරීම සහ ප්රතිස්ථාපනය කිරීම වැළැක්වීම සහ පද්ධතියේ සාමාන්ය ක්රියාකාරිත්වය සහතික කිරීම සඳහා, පහත උපස්ථ නල මාර්ග යෝජනා ක්රම වලින් එකක් අනුගමනය කිරීම නිර්දේශ කෙරේ:
18. විද්යුත් චුම්භක කපාටය ස්ථාපනය කර පරීක්ෂා කිරීම සහ සූදානම් කිරීමේ පරීක්ෂණ ක්රියා පටිපාටි සම්පූර්ණ කිරීමෙන් පසුව, 3 සිට 5 වතාවක් පරීක්ෂණ ධාවනය සඳහා තරලය හඳුන්වා දිය යුතුය. සෑම දෙයක්ම සාමාන්ය බව තහවුරු කිරීමෙන් පසුව පමණක් එය විධිමත් ලෙස භාවිතා කළ හැකිය.
19. සටහන: ද්රව ප්රවාහය සඳහා වන විද්යුත් චුම්භක කපාටය ඇණවුම් කිරීමේදී ඔබ අපට දන්වන්නේ නම්, නමුත් පරීක්ෂණය අතරතුර, වායුව හඳුන්වා දී ඇති අතර, කාන්දු වීම හෝ කාන්දු වීම සම්මතය ඉක්මවා යාම, එය සාමාන්ය ප්රපංචයකි. මෙයට හේතුව වායුව සහ ද්රව අතර ඝනත්වයේ සහ දුස්ස්රාවිතතාවයේ වෙනසක් ඇති බැවිනි. මෙම අවස්ථාවේදී, ඔබ දියරයක් හඳුන්වා දෙන්නේ නම්, කාන්දුවීමක් හෝ සම්මතය ඉක්මවා නොයනු ඇත.
