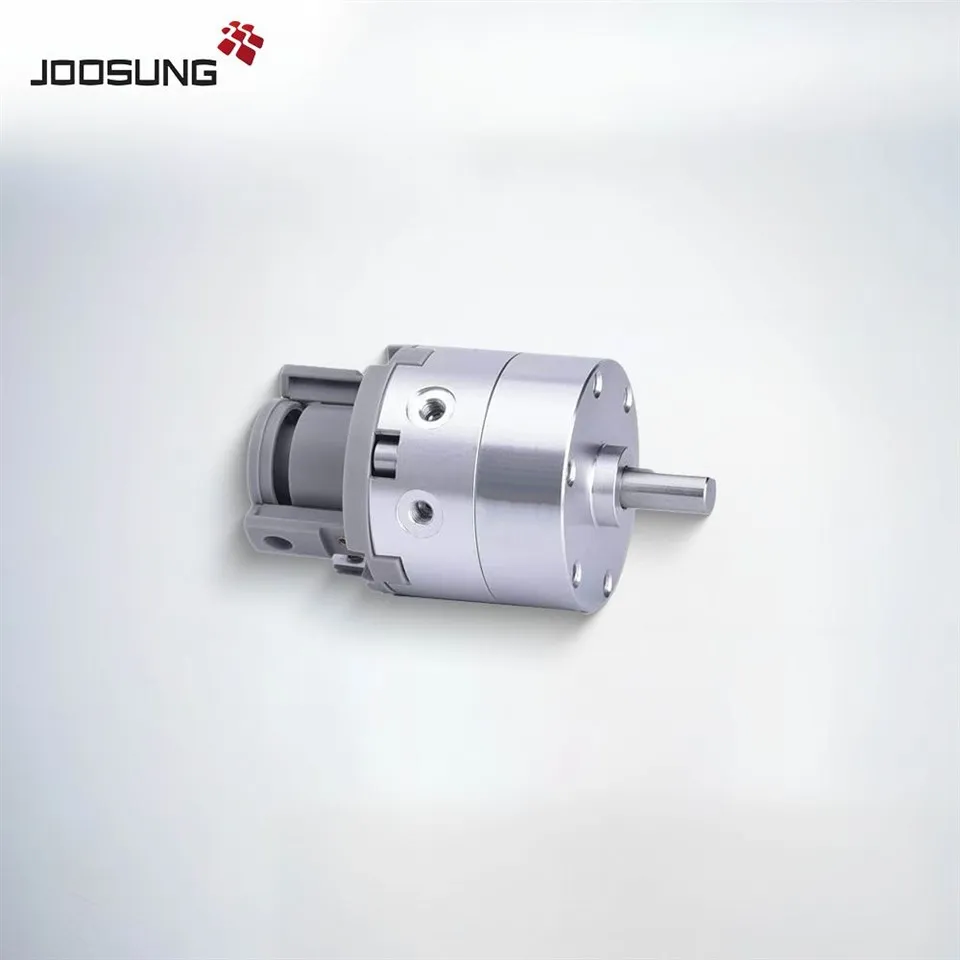

දCRB2 ශ්රේණියේ රොටරි වායුමය සිලින්ඩරයසඳහා නිර්මාණය කර ඇති ඉහළ-නිරවද්ය භ්රමණ ක්රියාකාරකයකිපාලිත කෝණික චලිතයසංයුක්ත ස්වයංක්රීය පද්ධති තුළ. Aසංයුක්ත හා සැහැල්ලු ශරීරය, මෙම ක්රියාකරු ලබා දෙයිසුමට ද්වි{0}}දිශා භ්රමණයඉහළ පුනරාවර්තන හැකියාවක් සහිතව, එය වඩාත් සුදුසු වේරොබෝ ආයුධ, සුචිගත කිරීමේ යාන්ත්රණ, එකලස් කිරීමේ ස්ථානගත කිරීම සහ සංවේදක පෙළගැස්වීම.
දෙකෙහිම තිබේතනි වෑන් රථයක්(අංශක 190 දක්වා) සහද්විත්ව වෑන්(අංශක 100 දක්වා) අනුවාද, CRB2 ශ්රේණිය සහය දක්වයිවෙනස් කළ හැකි භ්රමණ කෝණ, බාහිර භ්රමණය නතර වේ, සහද්විත්ව රාක්ක ඉදිකිරීමවැඩි දියුණු කළ ව්යවර්ථය සහ නිරවද්යතාව සඳහා. ප්රමුඛ පෙළේ ගෝලීය වෙළඳ නාම සමඟ හුවමාරු කළ හැකි, එය ගොඩනගා ඇතදිගු සේවා කාලය සහ පහසු ඒකාබද්ධ කිරීම.
|
CRB2 Series Pneumatic Cylinder ඇණවුම් කරන ආකාරය |
|
|||||||||
|
CRB2 |
B |
S |
20 |
180 |
S |
|||||
|
CDRB2 |
සවි කිරීම |
පතුවළ වර්ගය |
පතුවළ-අවසන් හැඩය |
සිදුරු ප්රමාණය |
භ්රමණය වන කෝණය |
වෑන් වර්ගය |
||||
|
B: මූලික |
දිගු පතුවළ |
කෙටි පතුවළ |
||||||||
|
S |
තනිකඩ |
තනි පැතලි |
- |
10 |
තනිකඩ |
90 |
අංශක 90 |
එස්: තනිකඩ |
||
|
W |
ද්විත්ව |
තනි පැතලි |
තනි පැතලි |
15 |
180 |
අංශක 180 |
||||
|
J |
ද්විත්ව |
රවුම් පතුවළ |
තනි පැතලි |
20 |
270 |
අංශක 270 |
D: ද්විත්ව වෑන් |
|||
|
එෆ්: ෆ්ලැන්ජ් |
K |
ද්විත්ව |
රවුම් පතුවළ |
රවුම් පතුවළ |
30 |
ද්විත්ව |
90 |
අංශක 90 |
||
|
T |
තනිකඩ |
රවුම් පතුවළ |
- |
40 |
100 |
අංශක 100 යි |
||||
|
Y |
ද්විත්ව |
තනි පැතලි |
සමග දිගු පතුවළ |
|||||||
සොයන්නේ අසංයුක්ත භ්රමක ධාවකයසමඟඉහළ නිරවද්යතාව සහ වෙනස් කළ හැකි කෝණ?
දCRB2 ශ්රේණියේ වායුමය රොටරි සිලින්ඩරයනිවැරදි භ්රමණ චලිතය සඳහා ඔබේ කදිම විසඳුම වේතද අවකාශයන්.
අභිරුචි පහර කෝණ සහ සවි කිරීම් තිබේ
CAD සහාය සහ තාක්ෂණික සහාය
මිල ගණන්, ඉදිරි කාලය සහ සවිස්තරාත්මක දත්ත පත්රිකා සඳහා දැන් අප අමතන්න!
|
තනි වෑන් පිරිවිතර |
||||||
|
ප්රමාණය |
10 |
15 |
20 |
30 |
40 |
|
|
භ්රමණය වන කෝණය |
අංශක 90, අංශක 180, අංශක 270 |
|||||
|
දියර |
වාතය (-ලිහිසි නොවන) |
|||||
|
සාධනය පීඩනය [MPa] |
1.05 |
1.5 |
||||
|
පරිසර සහ තරල උෂ්ණත්වය |
අංශක 5 සිට 60 දක්වා |
|||||
|
උපරිම මෙහෙයුම් පීඩනය [MPa] |
0.7 |
1.0 |
||||
|
අවම මෙහෙයුම් පීඩනය [MPa] |
0.2 |
0.15 |
||||
|
භ්රමණ කාල ගැලපුම් පරාසය s/90 අංශක සටහන 1) |
0.03 සිට 0.3 දක්වා |
0.04 සිට 0.3 දක්වා |
0.07 සිට 0.5 දක්වා |
|||
|
අවසර ලත් චාලක ශක්තිය [J]සටහන 2) |
0.00015 |
0.001 |
0.003 |
0.02 |
0.04 |
|
|
0.00025 |
0.0004 |
0.015 |
0.03 |
|||
|
පතුවළ පැටවීම |
අවසර ලත් රේඩියල් භාරය |
15 |
15 |
25 |
30 |
60 |
|
අවසර ලත් තෙරපුම් පැටවීම |
10 |
10 |
20 |
25 |
40 |
|
|
වරාය ස්ථානය |
Side ported හෝ Axial ported |
|||||
|
වරාය ප්රමාණය (පැත්තට ගෙන ගිය, අක්ෂීය තොටේ) |
M3×0.5 |
M5x0.8 |
||||
|
කෝණ වෙනස් කළ හැකි පරාසය සටහන 3) |
අංශක 0 සිට 230 දක්වා |
අංශක 0 සිට 240 දක්වා |
අංශක 0 සිට 230 දක්වා |
|||
|
ද්විත්ව වෑන් පිරිවිතර |
||||||
|
ප්රමාණය |
10 |
15 |
20 |
30 |
40 |
|
|
භ්රමණය වන කෝණය |
අංශක 90, අංශක 100 |
|||||
|
දියර |
වාතය (-ලිහිසි නොවන) |
|||||
|
සාධනය පීඩනය [MPa] |
1.05 |
1.5 |
||||
|
පරිසර සහ තරල උෂ්ණත්වය |
අංශක 5 සිට 60 දක්වා |
|||||
|
උපරිම මෙහෙයුම් පීඩනය [MPa] |
0.7 |
1.0 |
||||
|
අවම මෙහෙයුම් පීඩනය [MPa] |
0.2 |
0.15 |
||||
|
භ්රමණ කාල ගැලපුම් පරාසය s90 Node¹) |
0.03 සිට 0.3 දක්වා |
0.04 සිට 0.3 දක්වා |
0.07 සිට 0.5 දක්වා |
|||
|
අවසර ලත් චාලක ශක්තිය [J] |
0.0003 |
0.0012 |
0.0033 |
0.02 |
0.04 |
|
|
පතුවළ පැටවීම |
අවසර ලත් රේඩියල් භාරය |
15 |
15 |
25 |
30 |
60 |
|
අවසර ලත් තෙරපුම් පැටවීම |
10 |
10 |
20 |
25 |
40 |
|
|
වරාය ස්ථානය |
Side ported හෝ Axial ported |
|||||
|
වරාය ප්රමාණය (පැත්තට ගෙන ගිය, අක්ෂීය තොටේ) |
M3×0.5 |
M5x0.8 |
||||
|
කෝණ වෙනස් කළ හැකි පරාසය සටහන 2) |
අංශක 0 සිට 90 දක්වා |
|||||
